Specifications

 Categories > Machining Center, Vertical

Ask for quotation
  Stock ref. # 2170

  Manufacturer MAZAK
  Model VCU 500C 3X
  Year 2016
  Axis_Travels(X;Y;Z) 40" x 20" x 20"
  RPM 12000
  HP 25
  ATC 20
  Control SMART
  Price CALL US!



Other specifications

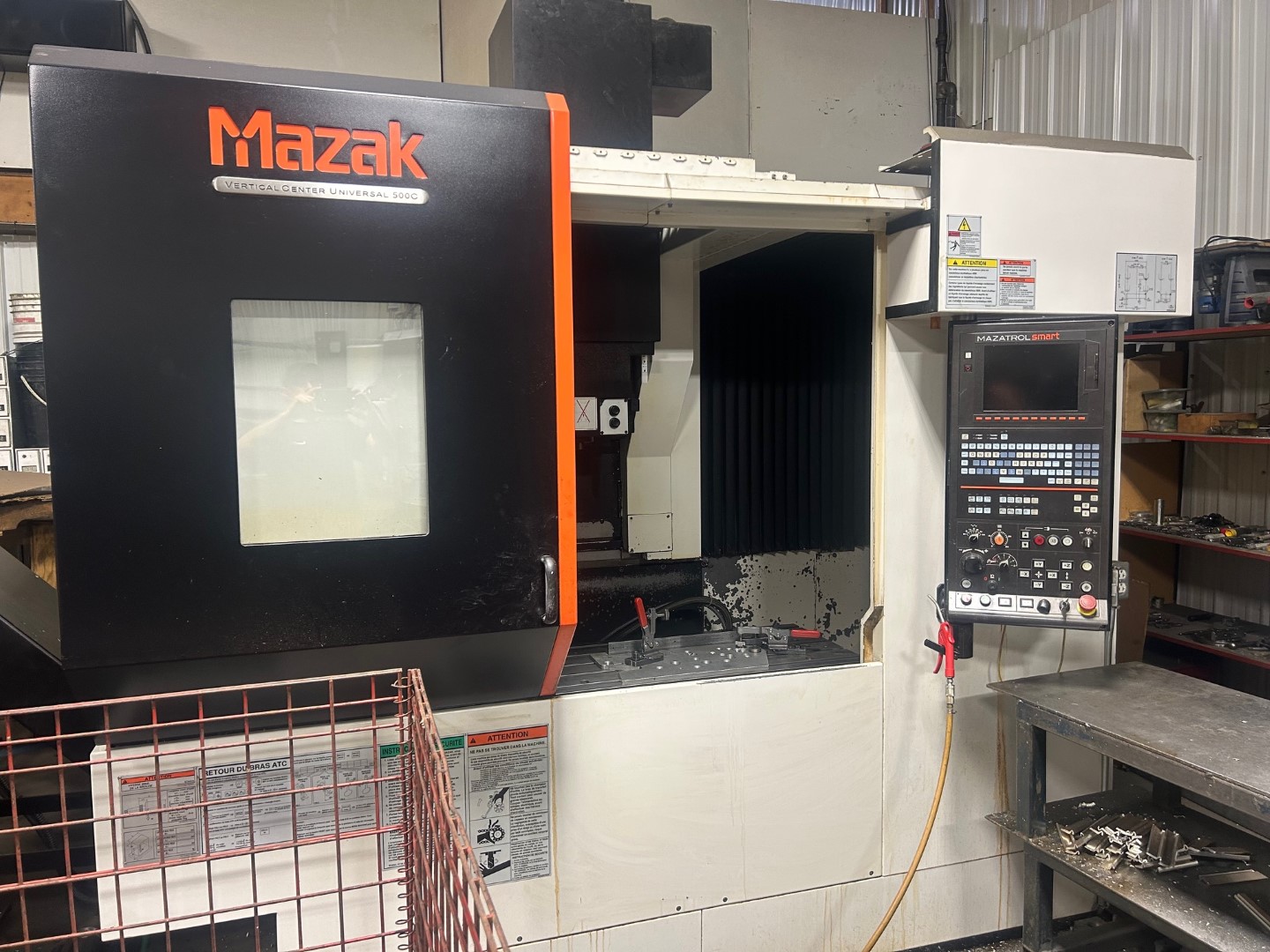

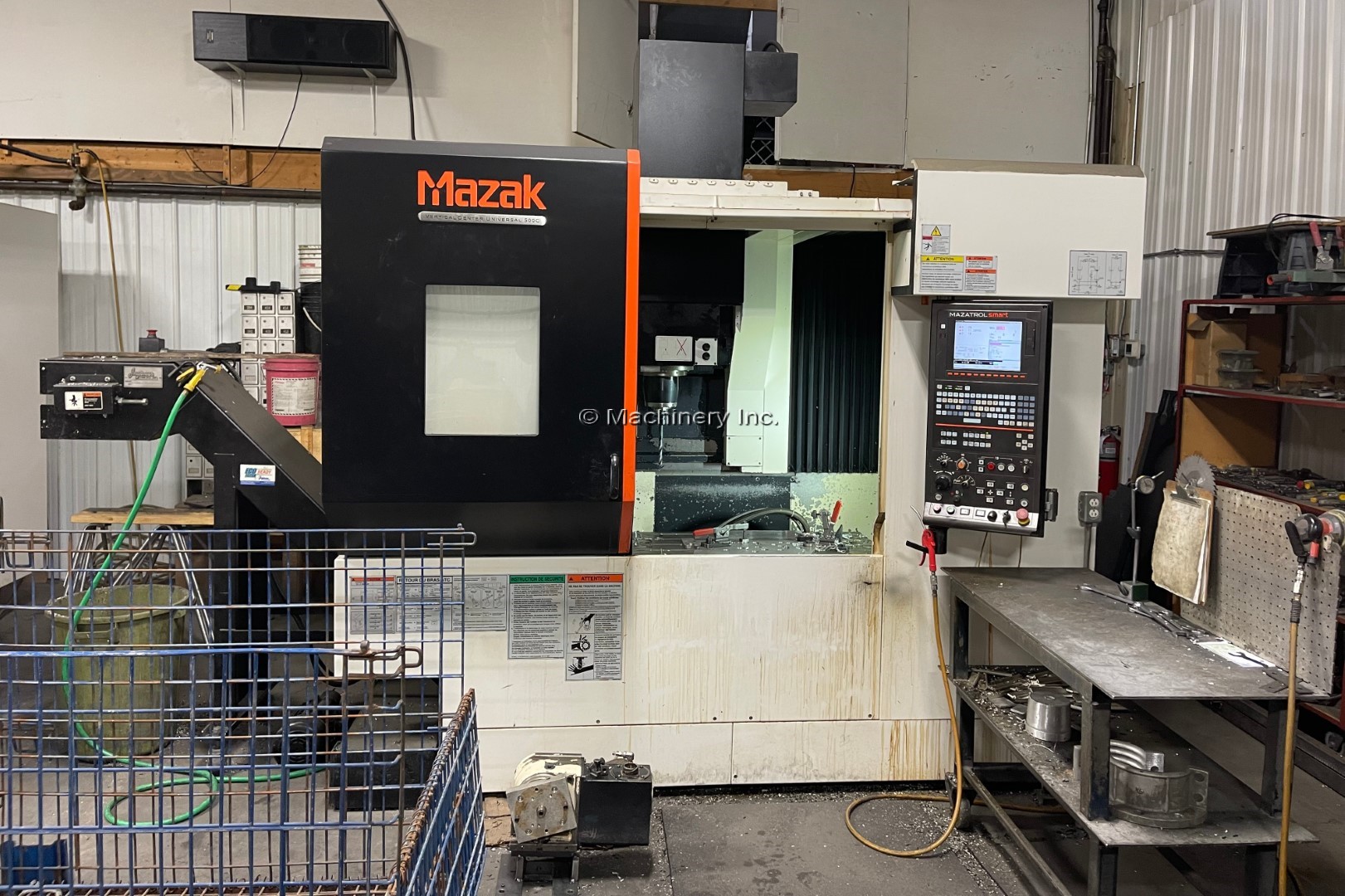

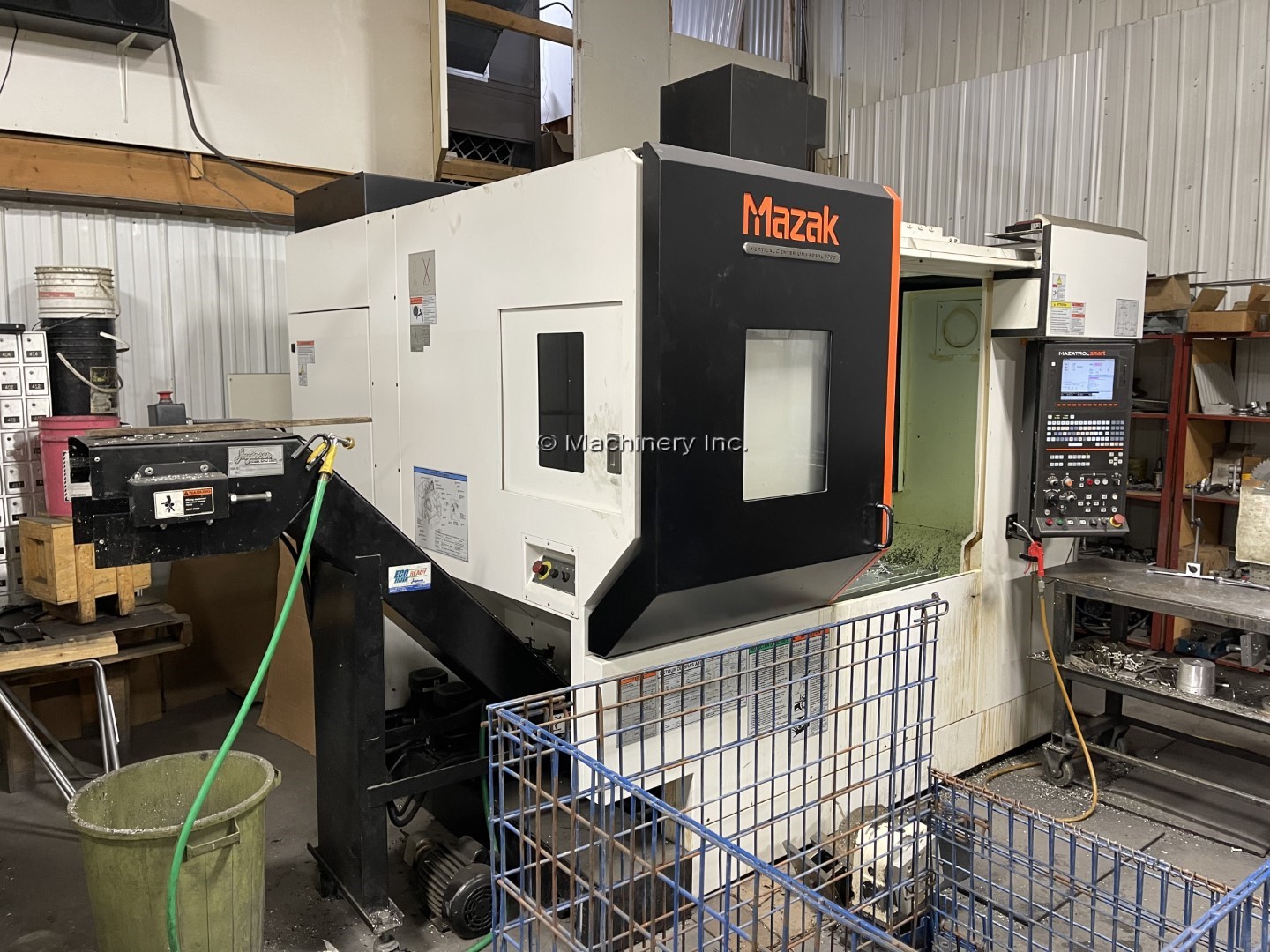

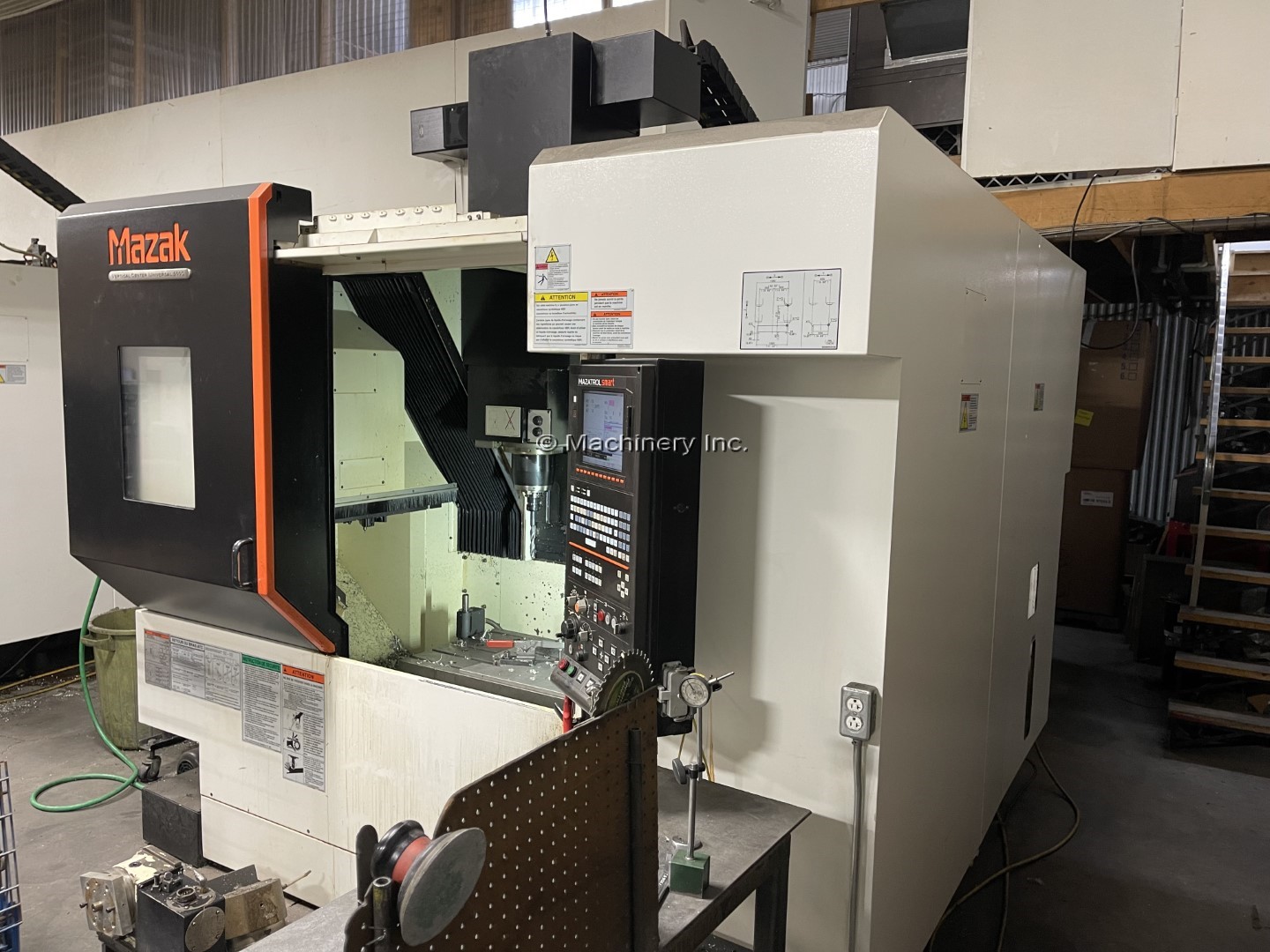

                  MAZAK VCU 500C CNC VERTICAL MACHINING CENTER, 2016

                  YEAR: 2016-08

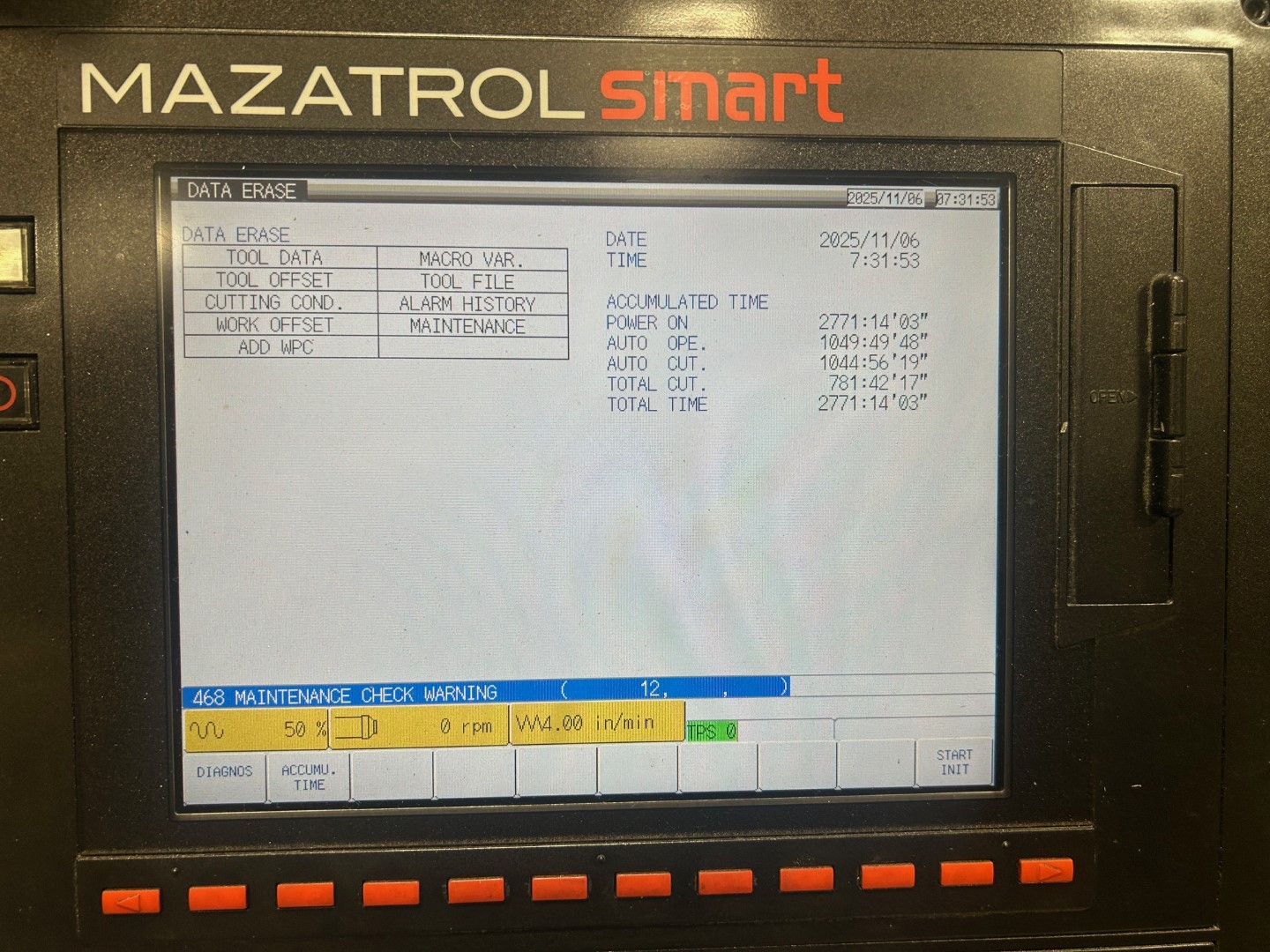

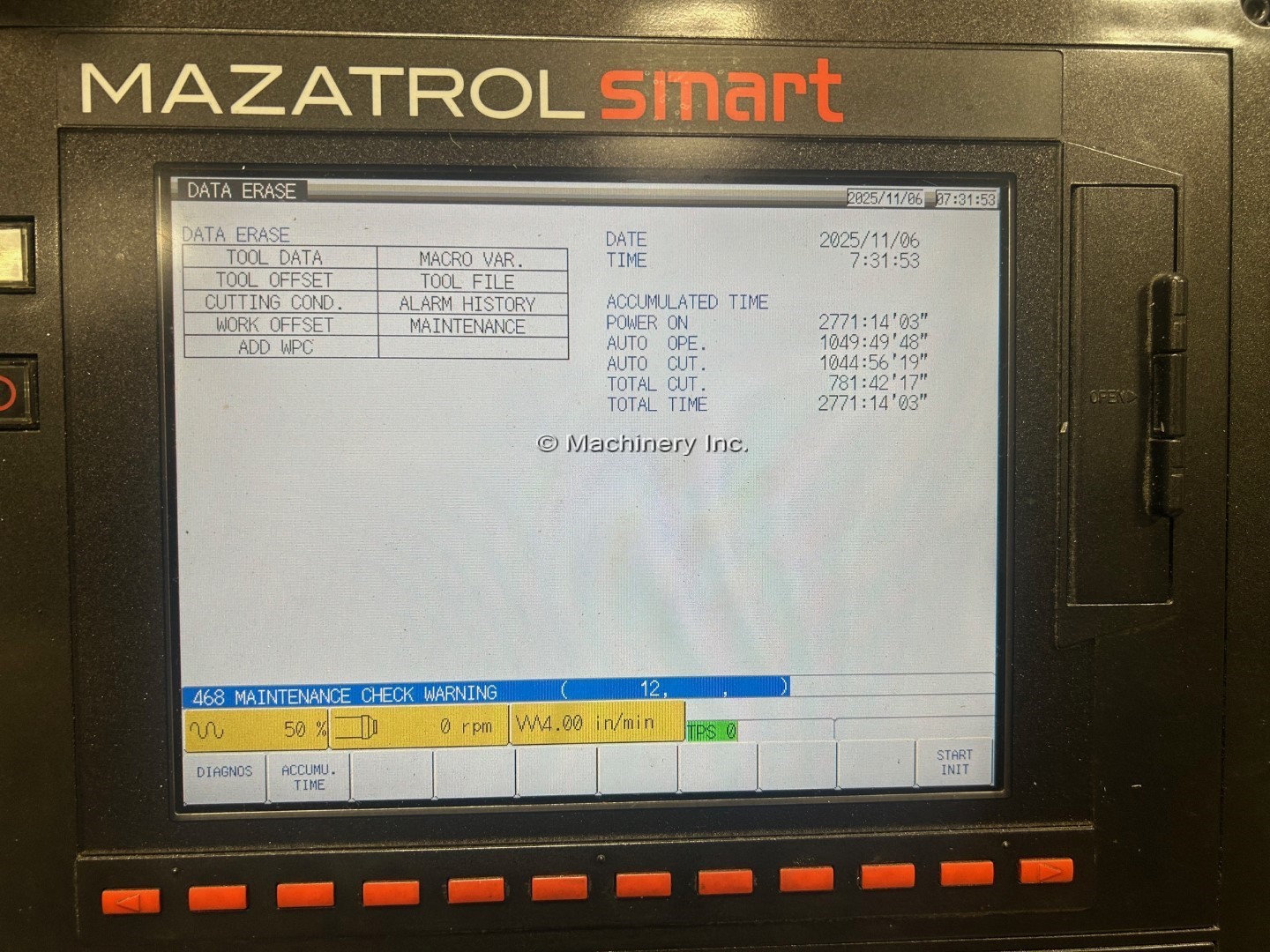

                  ONLY 781 CUTTING HOURS!!! CUT ALUMINIUM ONLY!



                  STANDARD SPECIFICATIONS:

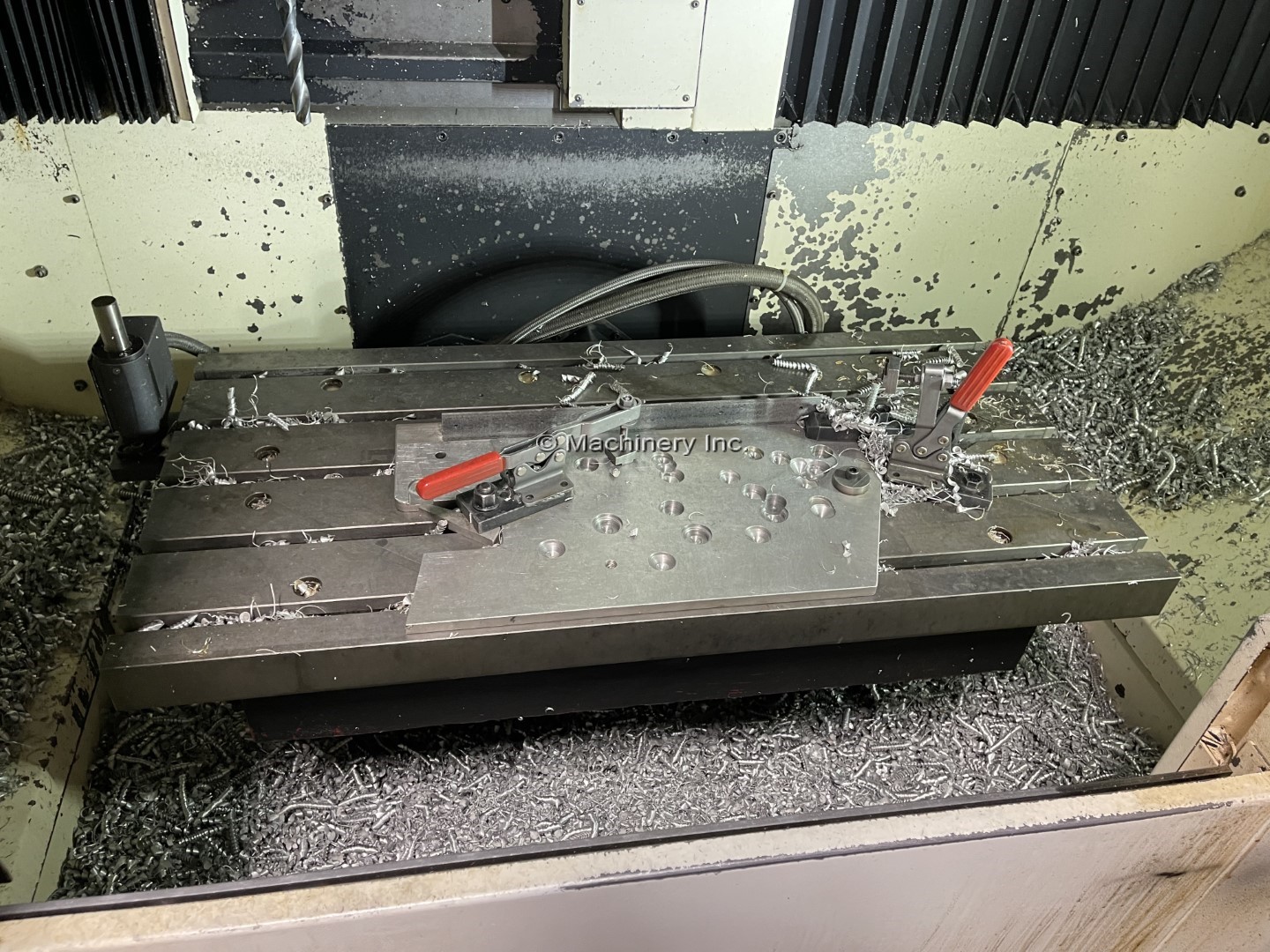

                  Table Size…………………………………………………………… 19.69” x 41.34”

                  Maximum Workpiece Size………………………………….. 19.69” x 39.37”

                  Maximum Workpiece Height……………………………… 20.07”

                  X-Axis Travel………………………………………………………. 39.37”

                  Y-Axis Travel………………………………………………………. 19.88”

                  Z-Axis Travel………………………………………………………. 20.08”

                  Table Surface Height…………………………….…………... 26.97”

                  Maximum Table Weight Capacity……………………….. 1300 LBS

                  Spindle Face to Table Surface (Min/Max)…………... 4.53” / 21.65”

                  Optional Spindle Speed / Motor (5-min).………..... 12,000 RPM / 25 HP

                  Spindle Taper……………………………………………………… Taper #40

                  Rapid Traverse (X,Y,Z)………………………………………… 1181IPM

                  Number of Tools………………………………………………… 20

                  Maximum Tool Diameter (adjacent tools)…….…… 3.15”

                  Maximum Tool Diameter ( no adjacent tools)……. 4.92”

                  Maximum Tool Length………………………………………. 10.23”

                  Tool Shank Type………………………………………………… CAT #40

                  Machine Height……………………………………………….. 131.81”

                  Floor Space (w x l)……………………………………………. 108.27” x 125”

                  Machine Weight..…………………………………………….. 18000 Lbs



                  EQUIPPED WITH:

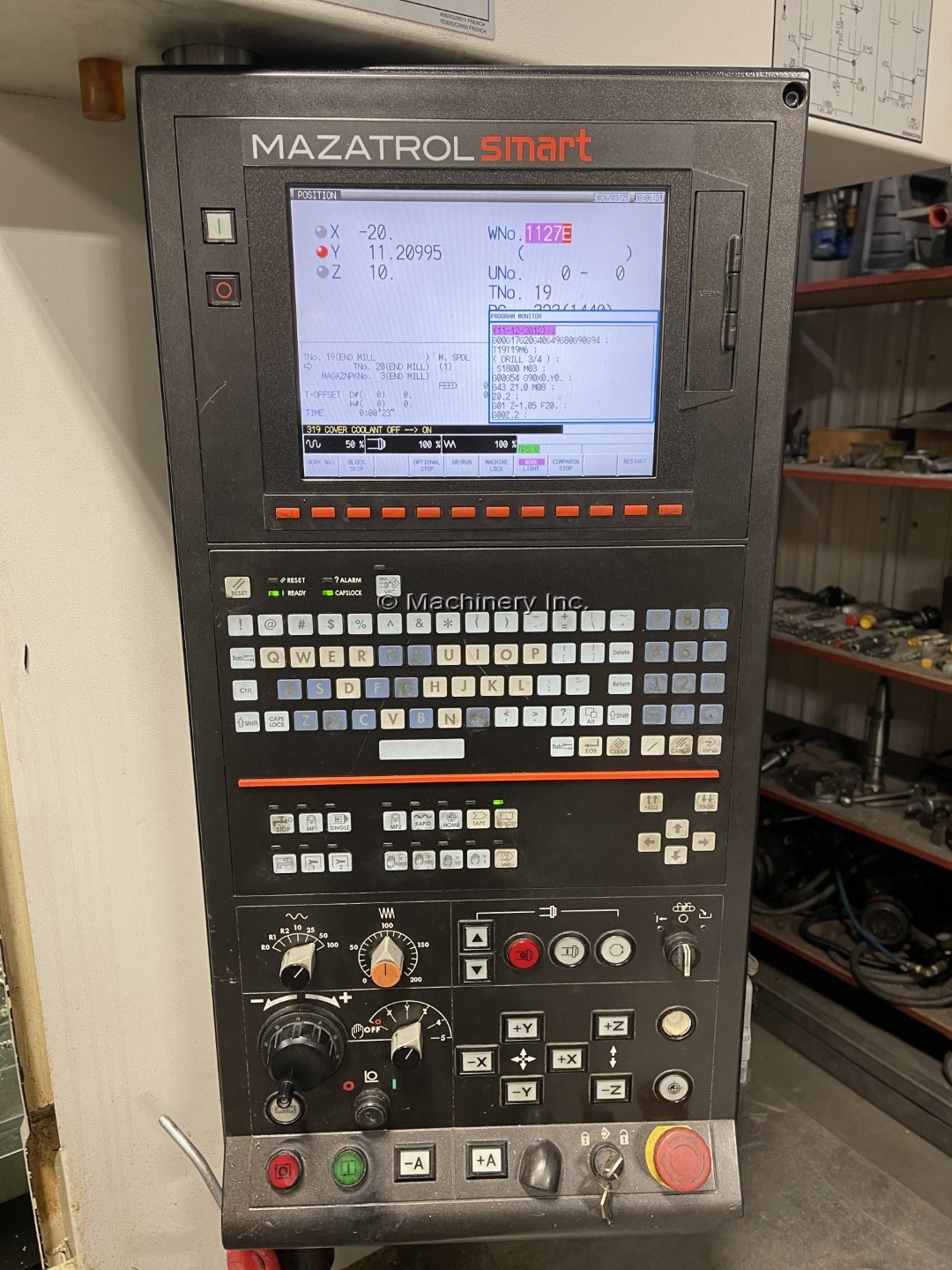

                  SMART CNC CONTROL

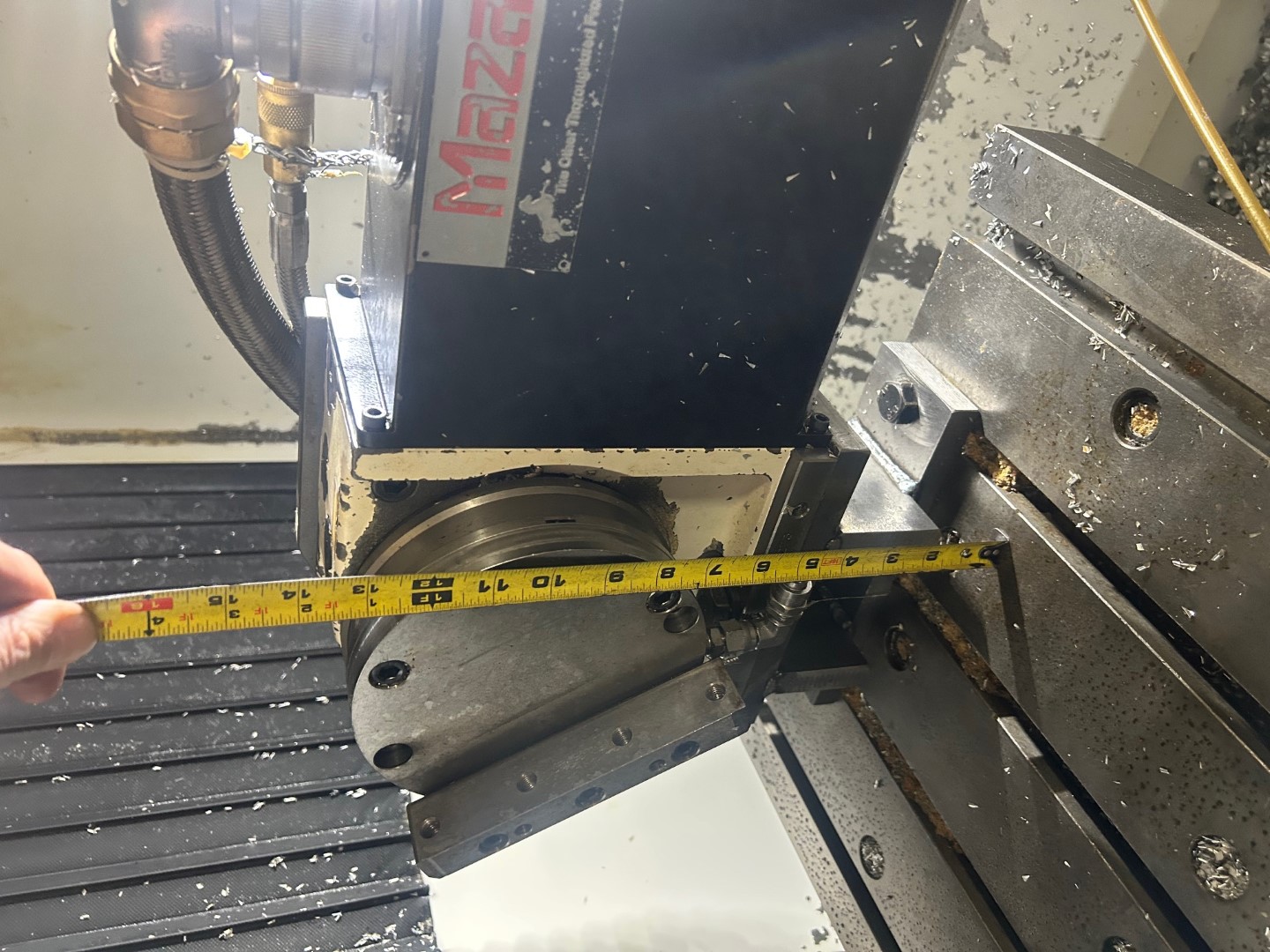

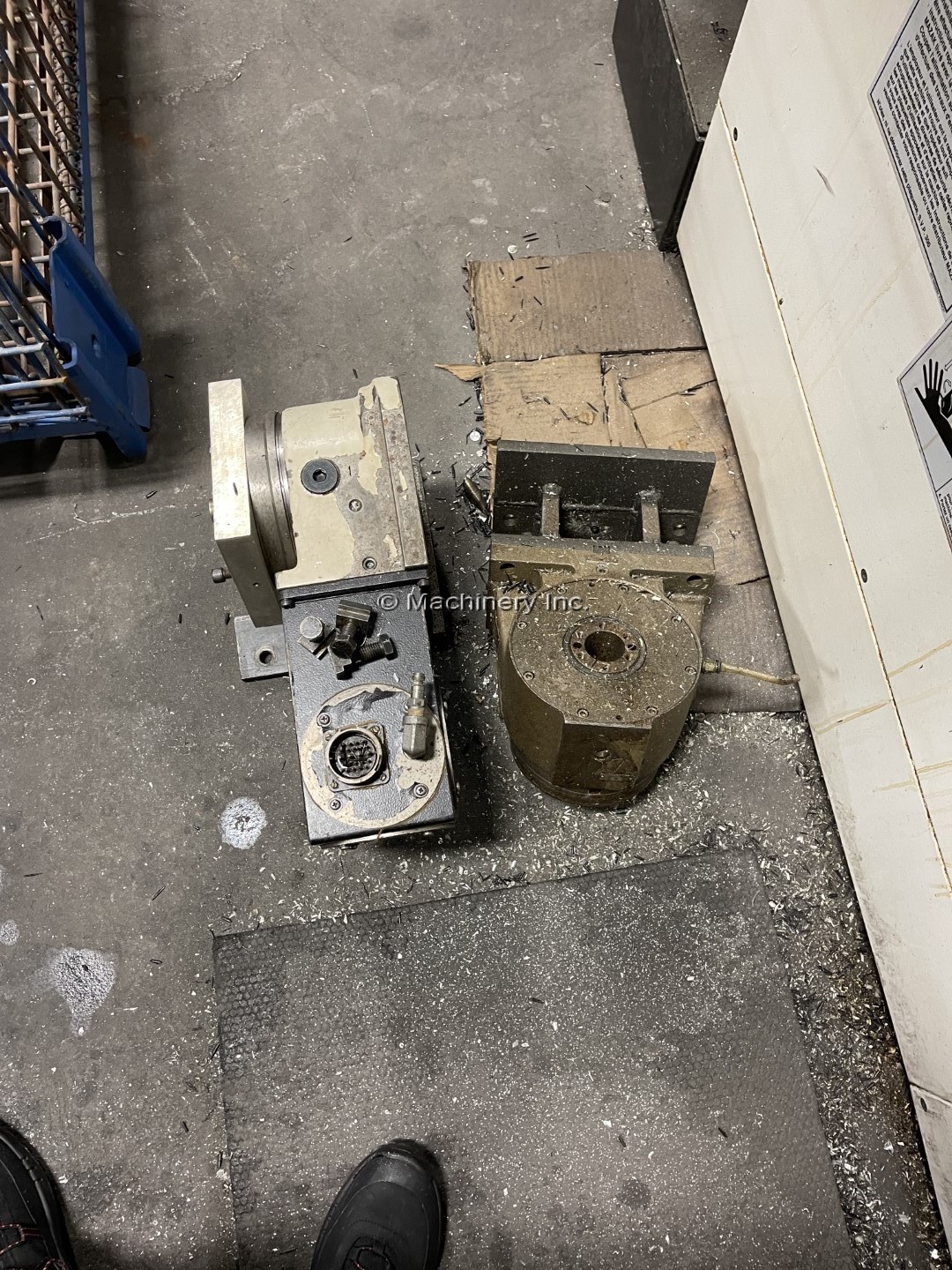

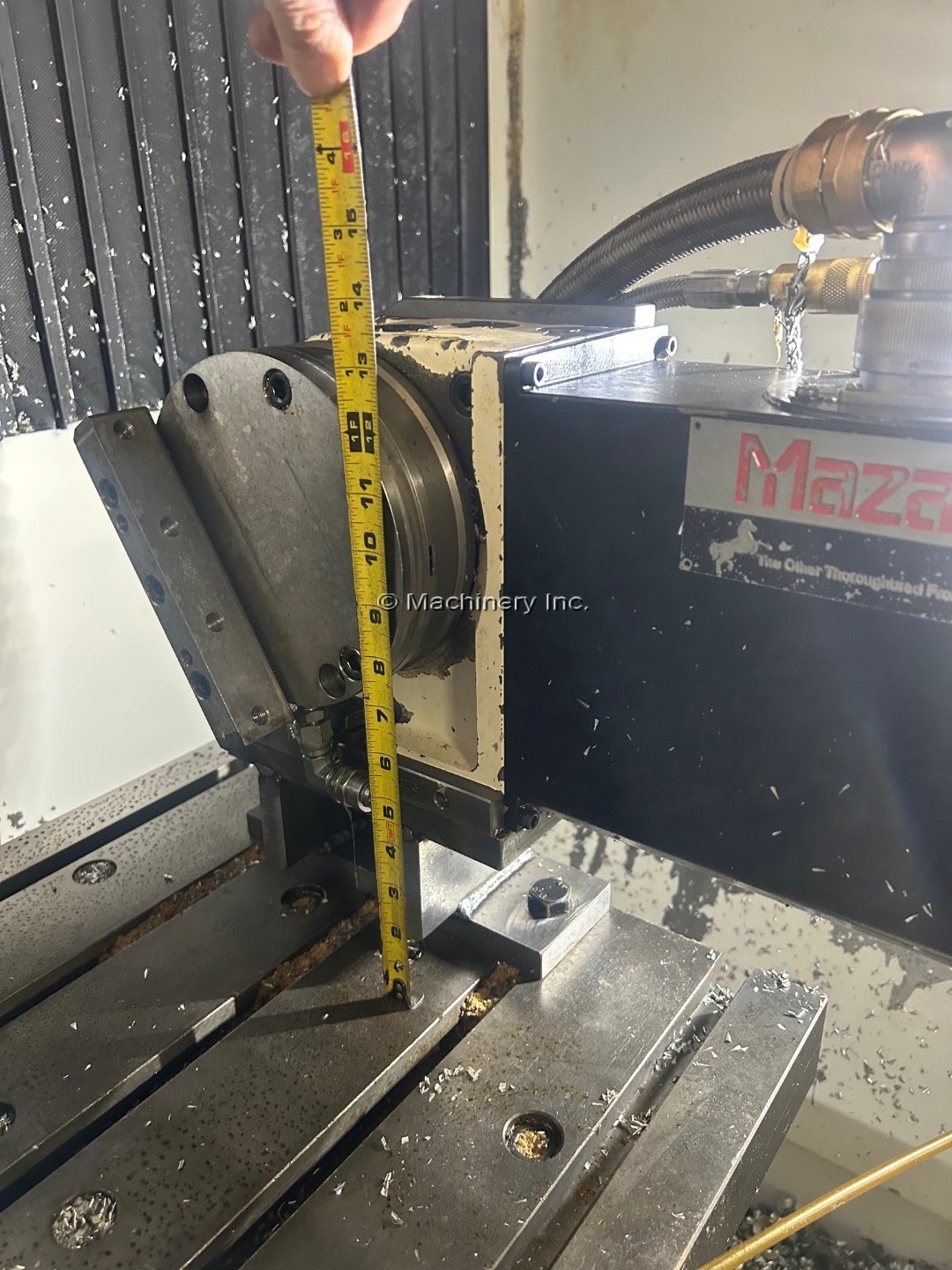

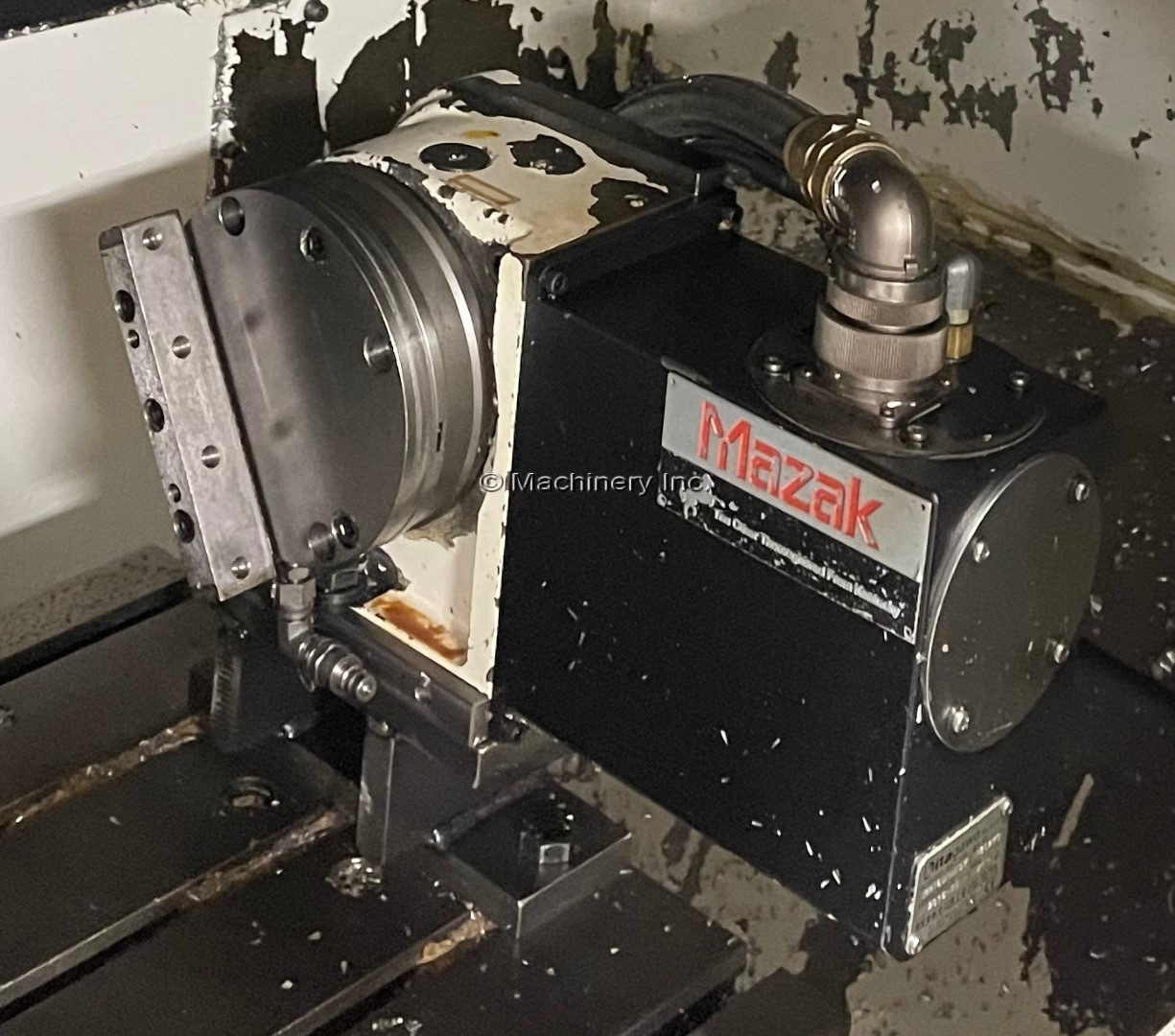

                  4 AXIS KITAGAWA MR160 NC ROTARY TABLE

                  CTS (COOLANT THROUGH SPINDLE) 71 PSI

                  JORGENSON HINGE CHIP CONVEYOR LEFT SIDE DISP. (48" DISCHARGE) - E-STOP FOR CHIP CONVEYOR

                  AUTO TOOL LENGTH MEASUR. & BREAK. DETECT. (PLUNGER TYPE)

                  LAN PORT

                  B GOO SLOPE CONSTANT

                  B SYNCHRONIZED TAPPING (G84.2 / G84.3)

                  POLAR COORDINATES INPUT (G122)

                  ABSOLUTE ENCODER SYSTEM
